LL-LUGB系列渦街流量計
UGB系列渦街流量計是一種速度式流量儀表適用于液體、蒸汽和大多數氣體的流量計量、測量和控制。采用抗機械震動、抗沖擊和抗臟污的結構新設計、無運動部件、無磨損、無須機械維修。壓損小、性能穩定、安裝使用方便傳感器和信號轉換器可互換。低功耗的全點陣式CD顯示器清晰直觀操作簡單; RS485或HART通訊可達成用戶多種需要; 12種補償算法幾乎可以符合流量補償計算。
產品特點：
L無可動部件，長期穩定,結構簡單便于安裝和維護;
傳感器輸出為脈沖頻率,其頻率與被測流體的實際流量呈線性零點無漂移,性能比較穩定結構形式多樣有管道式、插入式流量傳感器形式;
精確度較高通常液體的測量精度為土1.0%;氣體的測量精度為土1.5%;
測量量程范圍寬,在雷諾數為2x104~ 7x106范圍內，可達1:20;
壓損小(約為孔板流量計的1/4~1/2)屬于節能流量儀表;
安裝方式靈活，根據現場工藝管道不同,可水平,垂直和不同角度傾斜安裝;
采用消擾電路和抗震動傳感頭,具有抗環境振動性能;
采用低功耗單片微機設計, 1節3V10Ah鋰電池可使用3年以上;
由軟件對儀表系數非線性進行修正提高測量精度;
采用EPROM對累積流量進行掉電保護,保護時間大于10年;
工作原理：
渦街流量傳感器是由旋渦發生體、檢測探頭及相應的信號放大電路等組成。當流體流經旋渦發生體時,它的兩側就形成了交替變化的兩排旋渦這種旋渦被稱為卡門渦街。斯特羅哈在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率
與流速的關系式: F=St x V/d公式中:
F:渦街發生頻率(Hz)
V:旋渦發生體兩側的平均流速(m/s)
St:斯特羅哈爾系數(雷 諾數范圍內為常數)
d:旋渦發生體迎流面寬度

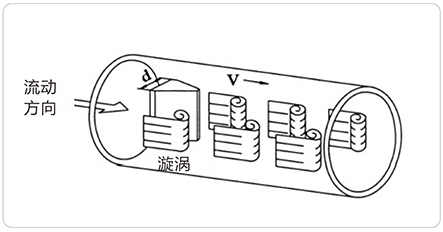

渦街流量計工作原理示意圖
交替變化的旋渦就形成了交替變化的流體升力,該升力作用在基于壓電效應的檢測探頭上，便產生交變電荷信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦脫落頻率相同且與流速成正比的脈沖信號。
常見四種產品分類：
夾裝型渦街流量計：安裝尺寸小，結構簡單，成本低。
衛生型渦街流量計：較廣用于食品行業液體、蒸汽計量，也可以測量微小顆粒，雜質的混濁液體，并可作為流量變送器用于自動控制系統中。
法蘭接型渦街流量計：一體法蘭結構，安裝簡單，較廣用于壓縮空氣，飽和及過熱蒸汽，天然氣及不同介質流量的計量。
插入式渦街流量計：結構簡單，可制成在線安裝型，適合大口井發氣體，蒸汽流量等測量，安裝方便，免開管設計。
