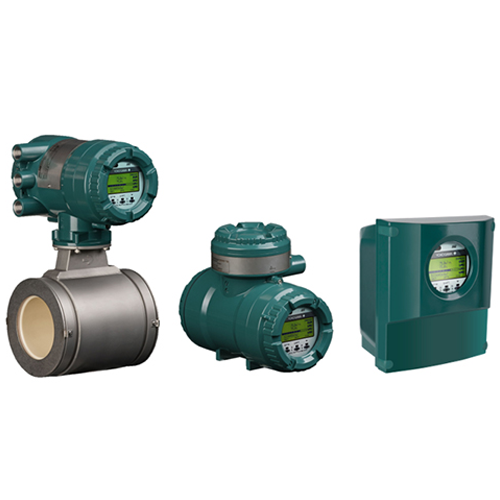

電磁流量計憑借獨特的測量原理，在導電液體流量測量中占據重要地位。它能應對從清潔水到腐蝕性漿料的多種介質，且測量精度不受液體粘度、壓力等特性影響，廣泛應用于化工、食品、水處理等行業。正確安裝是確保其穩定運行的關鍵，以下從安裝位置、管道要求到具體方式，詳解安裝要點。

適用場景與核心優勢

電磁流量計專為測量導電液體設計，只要液體電導率不低于 5 微西門子，無論是普通自來水、工業廢水，還是含有顆粒的污泥、腐蝕性化工溶液，都能精準計量。在鋼鐵廠的冷卻水循環系統、食品廠的果汁輸送管道、污水處理廠的污水排放監測中，它都能穩定發揮作用。

其核心優勢在于非侵入式測量，內部無機械轉動部件，不會阻礙流體流動，也不易被介質磨損，尤其適合含雜質的液體。同時，測量結果不受液體密度、粘度變化影響，能在復雜工況下保持穩定精度。

安裝位置的關鍵要求

安裝電磁流量計的首要原則是避開干擾源，確保流體處于穩定的層流狀態。閥門、彎頭、泵等設備會擾亂流場，導致測量誤差，因此傳感器需安裝在遠離這些元件的直管段上。上游需保留足夠長的直管，讓流體充分穩定；下游也需一定長度的直管，避免出口湍流影響。

閥門應始終安裝在傳感器下游，這樣既能方便操作，又能避免閥門開關時產生的湍流沖擊傳感器。若管道需要變徑，比如安裝減壓器，變徑角度需控制在較小范圍，過度的角度變化會引發渦流，影響測量。安裝時可通過合理設計管道長度來控制角度，確保流體平穩過渡。

管道連接的細節把控

法蘭連接是電磁流量計與管道對接的常見方式，安裝時需保證上下游法蘭同心，墊片和接地環也需精準對位。若連接偏心，會導致流體在管道內形成漩渦，破壞流速分布的均勻性，直接影響測量精度。

接地環的安裝尤為重要，它能消除液體靜電對傳感器的干擾，確保測量信號穩定。安裝前需檢查接地環與法蘭的接觸是否良好，避免因接觸不良產生信號噪聲。

確保管道充滿液體

電磁流量計依賴管內充滿液體才能準確測量，因此安裝位置不能選在管道系統的*高點或自由出口處，這些位置容易因重力導致管道排空或部分充液。

水平安裝時，傳感器應盡量低于下游出口，借助管道彎曲形成 “U” 形段，確保液體始終充滿管道。測量含顆粒的介質（如污泥）時，垂直安裝是更優選擇，且液體需自下而上流動。這種方式能減少顆粒沉積，避免氣泡滯留，同時利用重力讓氣泡自然上升排出，保證測量穩定性。

安裝方式的選擇

垂直安裝適用于多數含雜質或易產生氣泡的介質。液體向上流動時，流速產生的推力能阻止顆粒沉降，氣泡也會隨液體上升排出，減少對傳感器的干擾。安裝時需確保管道垂直，傳感器中心與管道軸線重合。

水平安裝適合清潔液體，此時傳感器應水平放置，電極軸線處于水平位置，避免管道底部的沉積物或頂部的氣泡影響電極工作。若管道存在傾斜，需調整安裝角度，確保液體能完全充滿傳感器測量腔。

電磁流量計的安裝質量直接決定其測量性能，從位置選擇到連接細節，每一步都需兼顧流體特性與設備要求。遵循上述指南，能有效減少湍流、氣泡、沉積等因素的干擾，讓設備在長期運行中保持高精度，為工業流程的穩定控制提供可靠數據支持。
